SWITCHING: Backup and Restore IOS

Ini topologi yang dibuat dengan Cisco Packet Tracer:

1. Koneksi kan kabel console dari pc menggunakan RS232 dan ke switch Console kemudian menggunakan kabel otomatis dari switch ke server.

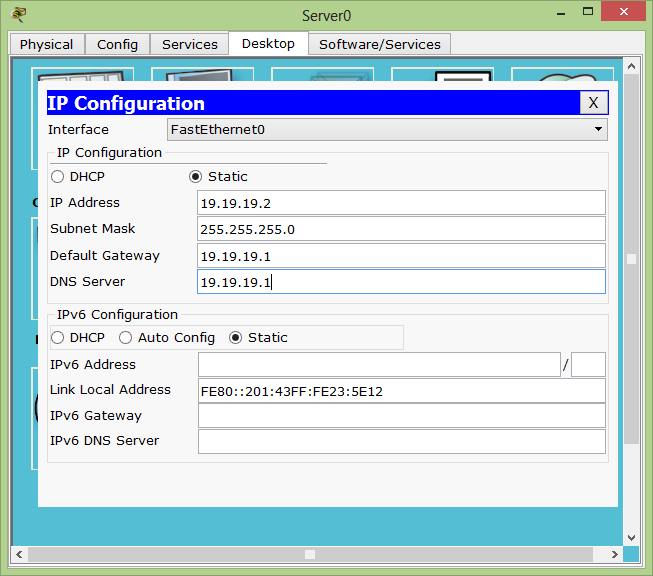

2. Lalu atur IP server dengan cara klik server kemudian pilih dekstop lalu IP configuration setting IP sesuka hati anda atau anda bisa mengikuti cara saya berikut ini.

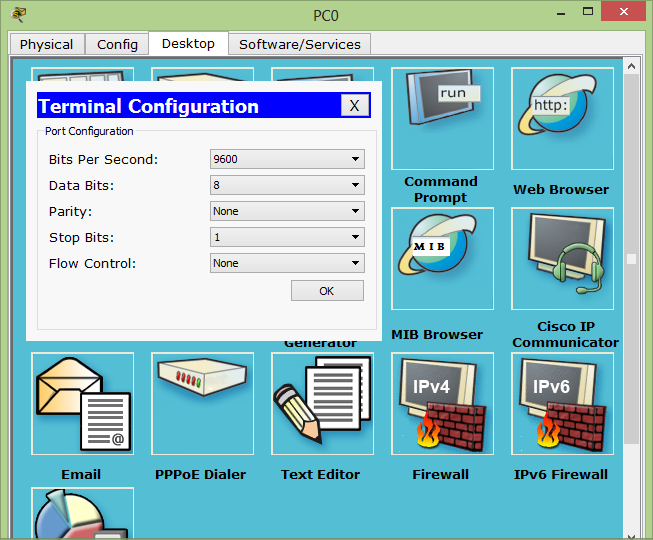

3. Kemudian konfig switch dengan cara remote switch menggunakan Terminal di PC0.

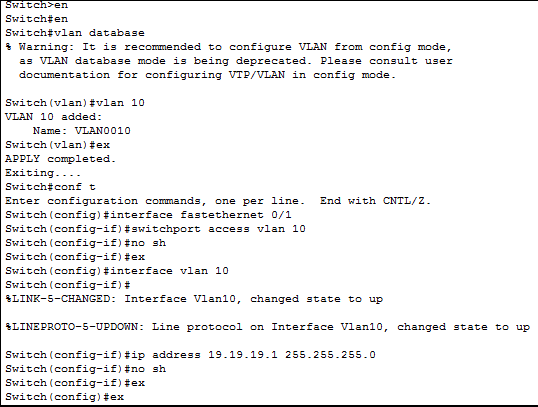

4. Masukkan perintah berikut ini:

• en
• vlan database
• vlan 10
• ex
• conf t
• interface fastethernet 0/1
• swicthport access vlan 10
• no sh
• ex
• interface vlan 10
• ip address 30.30.30.1 255.255.255.0
• no sh
• ex
• ex

6. lalu cek IP dengan perintah “sh interface vlan 10”

7. lalu test koneksi server dengan perintah “ping (ip server)”

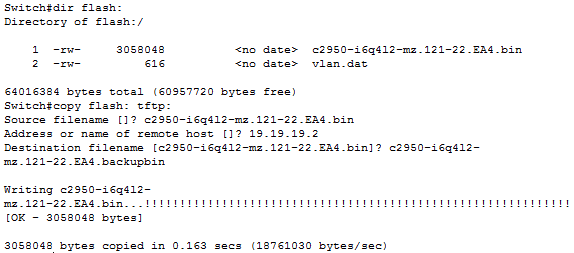

8. Backup IOS Switch ke server TFTP dengan perintah :

·         dir flash :

·         copy flash: tftp:

maka tampilannya seperti ini

source filename diisi code yang tadi terlihat di dir flash:
address or name of remote host diisi IP server
destination filename diisi code yang sama namun sebelum .bin tambahkan backup

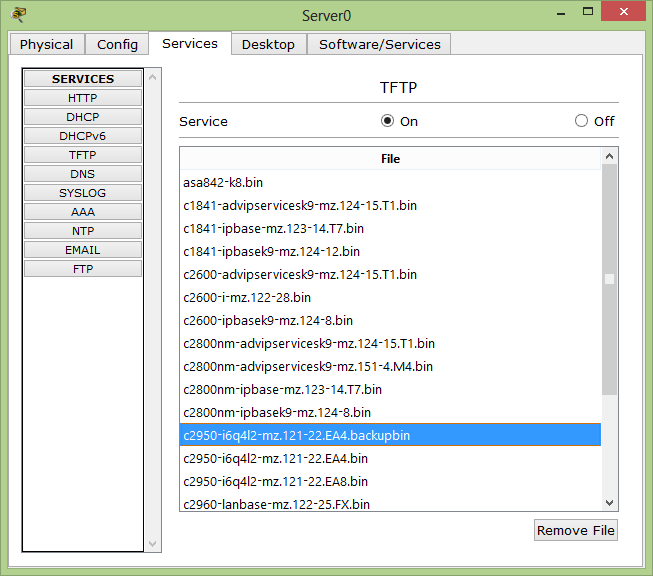

9. Cek file di server apakah sudah tercopy diserver

10. Sekarang saatnya restore IOS switch ke server TFTP
Ketikan perintah dibawah ini :

• delete flash:

delete filename diisi code yang tadi terlihat saat kita mengecek di server
delete flash diisi code yang tadi terlihat saat kita mengecek di server

11. Sekarang saatnya mengcopy IOS yang ada di TFTP server kedalam switch
Ketikan perintah dibawah ini :

• copy tftp: flash:

address or name of remote host diisi IP server
source filename diisi code yang tadi terlihat saat kita mengecek di server
