Konfigurasi Radio Wireless AirGrid M5HP

assalamualaikum..
Lanjut ke Postingan ke-empat -_-
Lumayan pegel+capek banget, tapi ya lanjut aja deh yaaa~

postingan kali ini ane mau jelasin cara Konfigurasi Radio Wireless AirGrid M5HP nih gan. langsung aja ke tutorialnya deh ane juga mulai LELAH -_-
CEKIDOTTT ...!!!

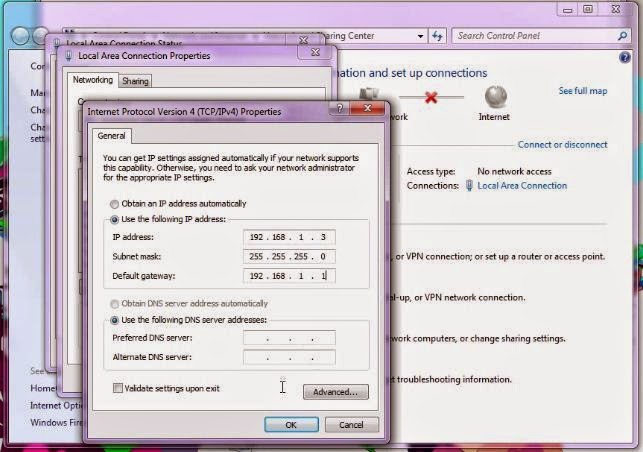

1. Ubah IP pada Laptop/PC anda. Karena IP Default dari AirGrid M5HP adalah 192.168.1.20, maka kita masukkan 192.168.1.3 atau bisa bebas asalkan jangan 20

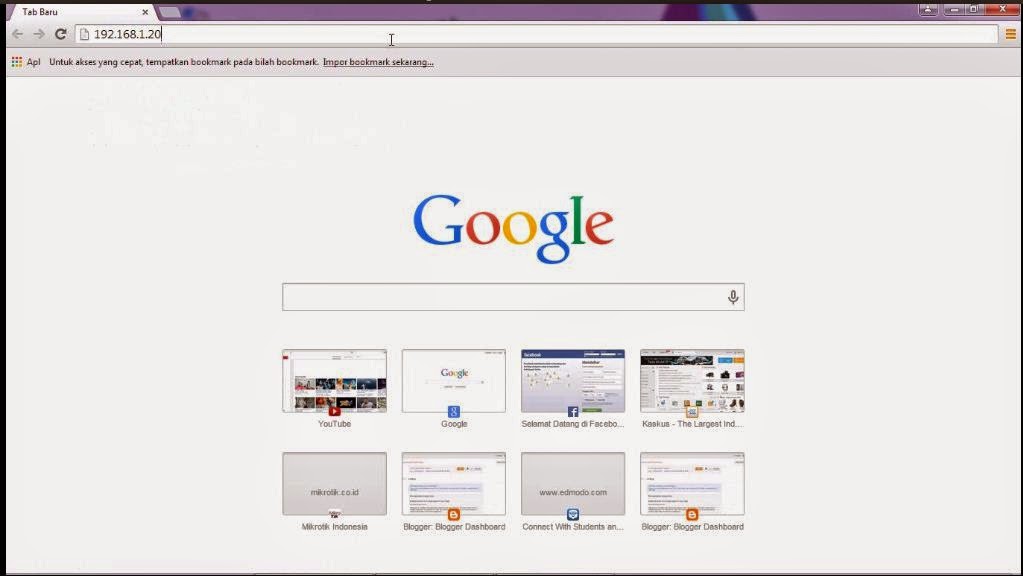

 2. buka browser kemudian masukkan 192.168.1.20

 3. disini kita diperintahkan untuk mendaftar. masukkan username "ubnt" dan password "ubnt". masukkan wilayahnya. Wilayah ini bukan bertujuan negara asal user. tetapi Lokasi yang paling banyak digunakan. yaitu Compliance Test. kemudian Login.

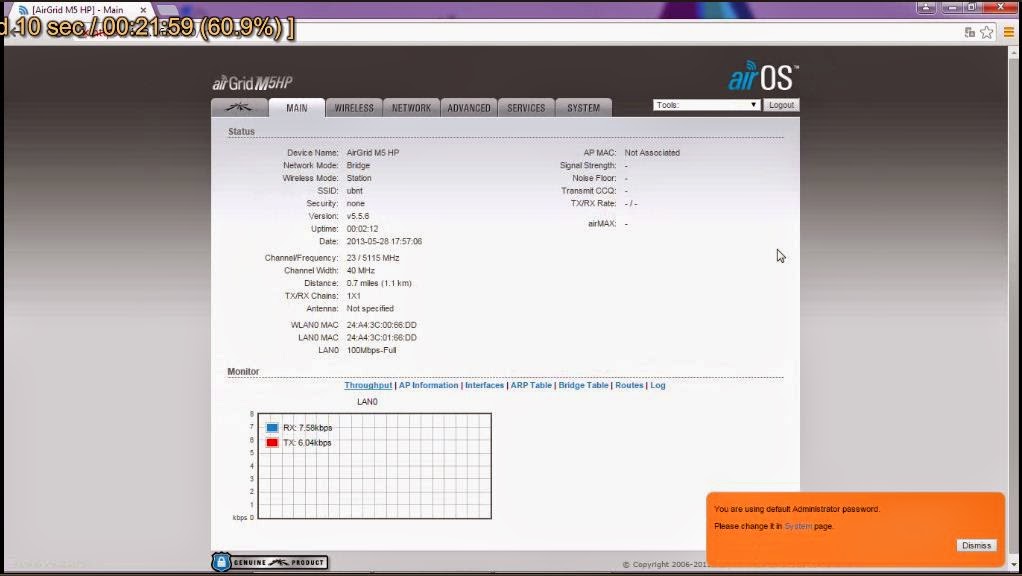

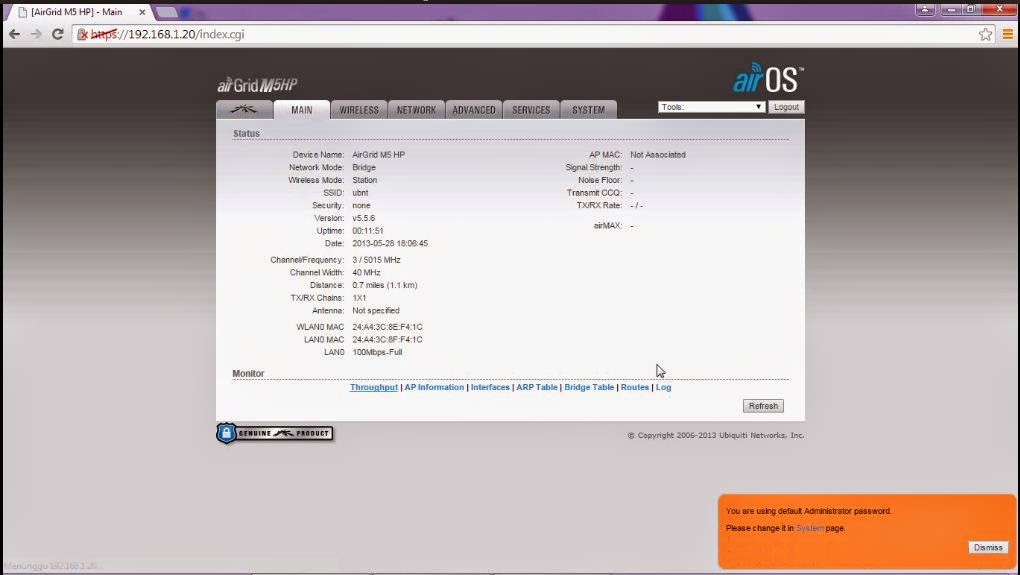

 4. Inilah tampilannya yang masih belum di konfig.

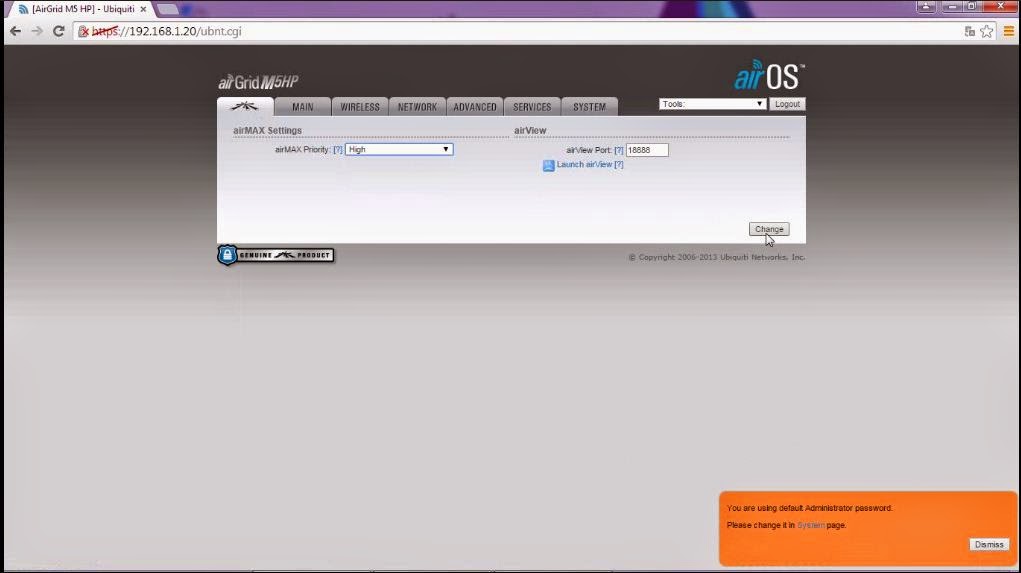

 5. klik tab disebelah tab Main, ubah Airmax Priority-ya menjadi "High". kemudian klik Change.

 6. kemudian pilih tab Wireless, ikuti langkah berikut. ubah Wireless Mode menjadi "Access Point". Masukkan SSID sesuai keinginan anda. Ubah juga Frequency-nya menjadi 5100. Jangan lupa ceklis pada Frequency List dan masukkan angka 5100. pada bagian Security, jika anda ingin pengamanan lebih, maka ubah menjadi "WPA2" untuk menambahkan password. Jika sudah klik Change.

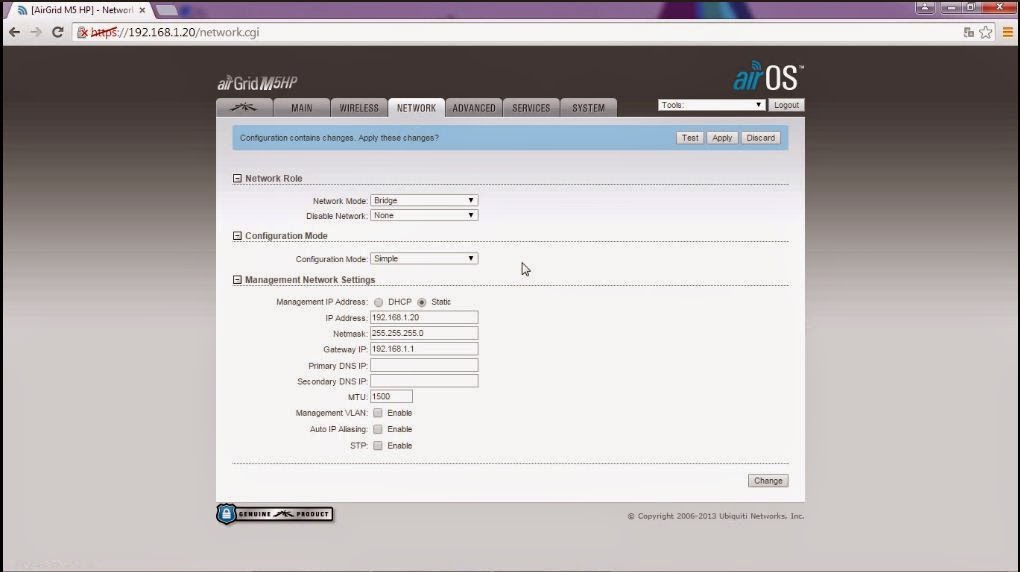

 7. kemudian di tab Network ada opsi untuk mengubah IP Radio Wireless-nya. tetapi saya tidak menggantinya.

 8. Lalu masuk ke tab Advanced untuk menentukan jarak antara Radio Wireless. masukkan sesuai dengan jarak yang dituju dalam hitungan Miles. jika sudah klik Change.

 9. Masuk ke tab System. Ubah Device Name sesuai keinginan anda. Jika anda ingin mengubah username agar mudah diingat juga bisa. ubah Administrator Name dan masukkan password lama kemudian Password yang baru. jika sudah klik Change. kemudian Apply dan selesai.

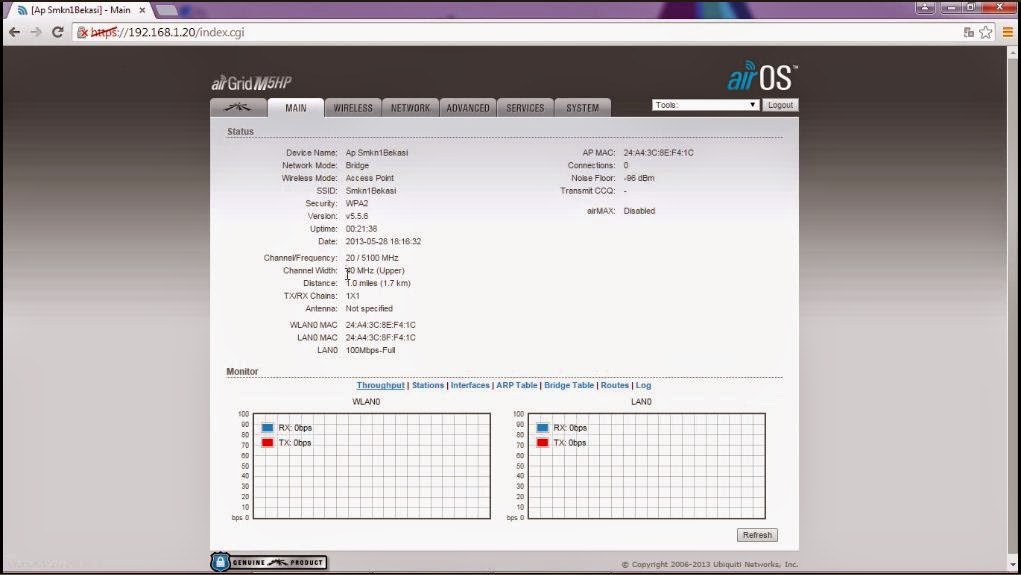

 10. Maka tampilannya seperti ini. Kemudian lanjut Setting pasangan Radio Wireless-nya.

 11. Seperti tadi, buka browser dan masukkan 192.168.1.20. mendaftar dengan username "ubnt" dan seterusnya.

 12. Jika tadi kita membuat Acces Point, maka sekarang kita membuat Station-nya. untuk pemilihan SSID, klik Select.

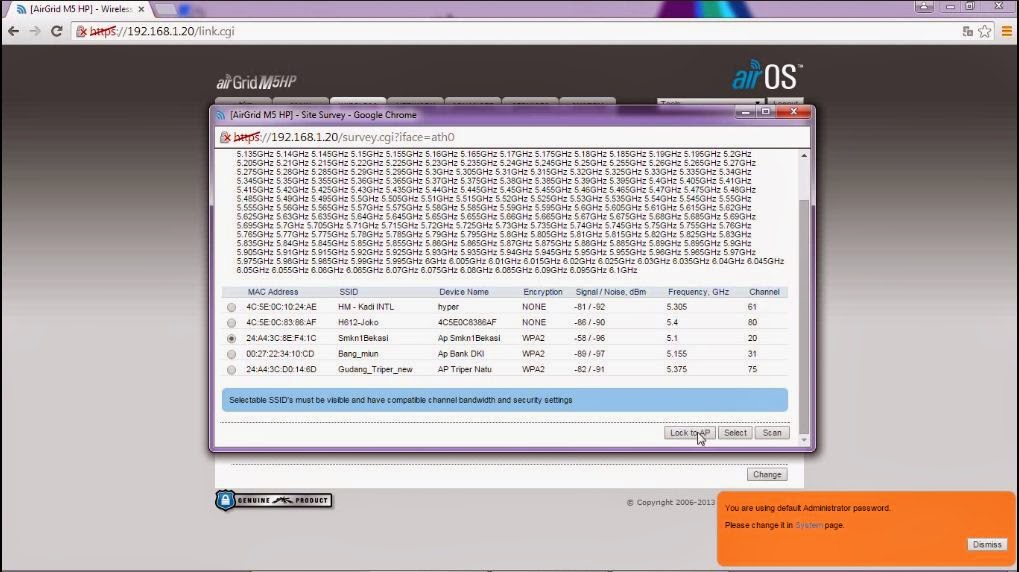

 13. Kemudian akan memindai secara Otomatis Wireless yang ada disekitar kita. Pilih Access Point yang kita buat tadi kemudian Lock to AP.

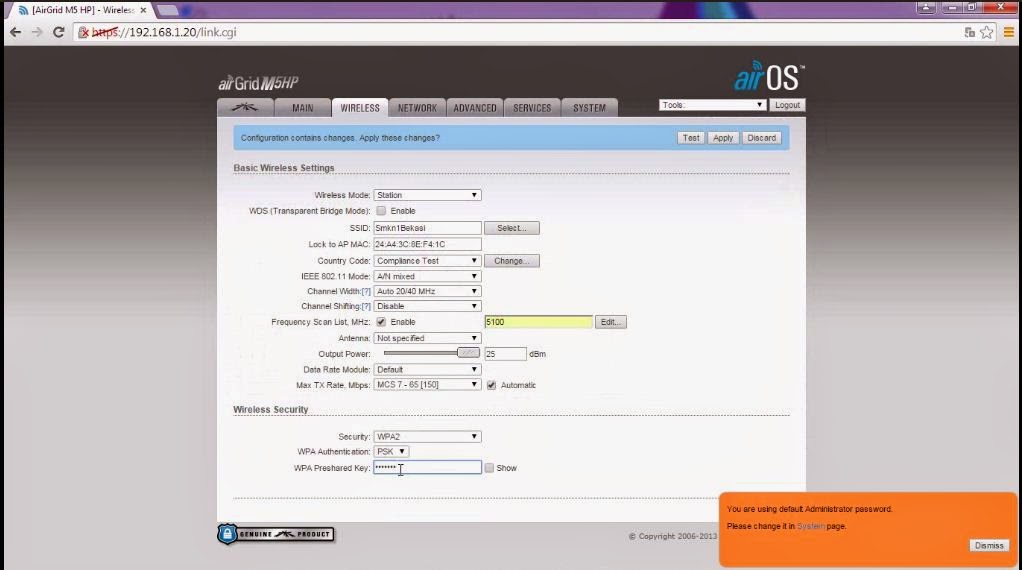

 14. Seperti Access Point, Ceklis Frequency List-nya dan masukkan angka 5100. Dibagian Wireless Security, kita diminta memasukkan password. Masukkn password Access Point. Jika sudah klik Change.

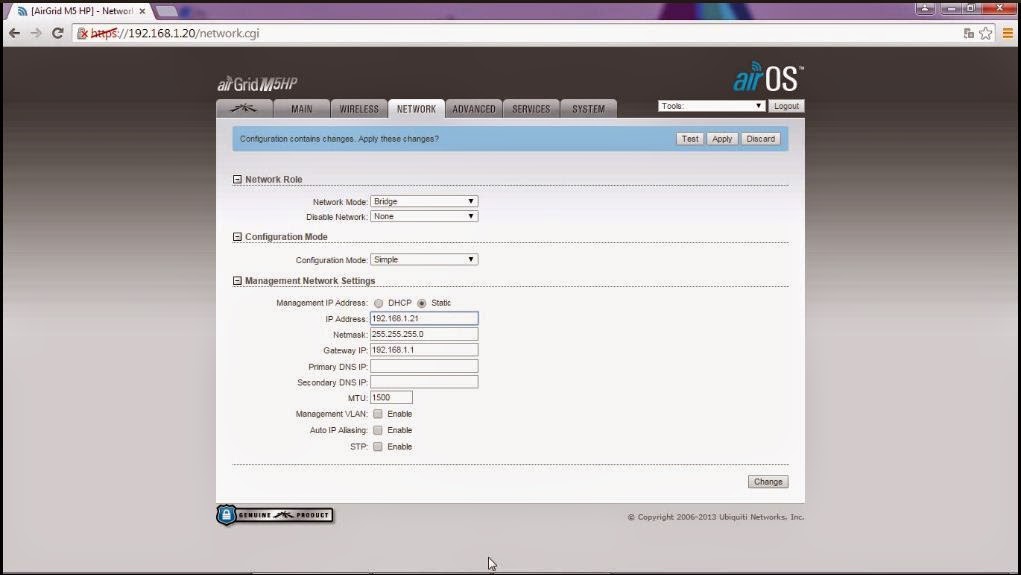

 15. Kemudian masuk ke tab Network, disini Ubah IP Radio Wireless-nya. Jangan disamakan dengan IP Access Point. Jika sudah klik Change.

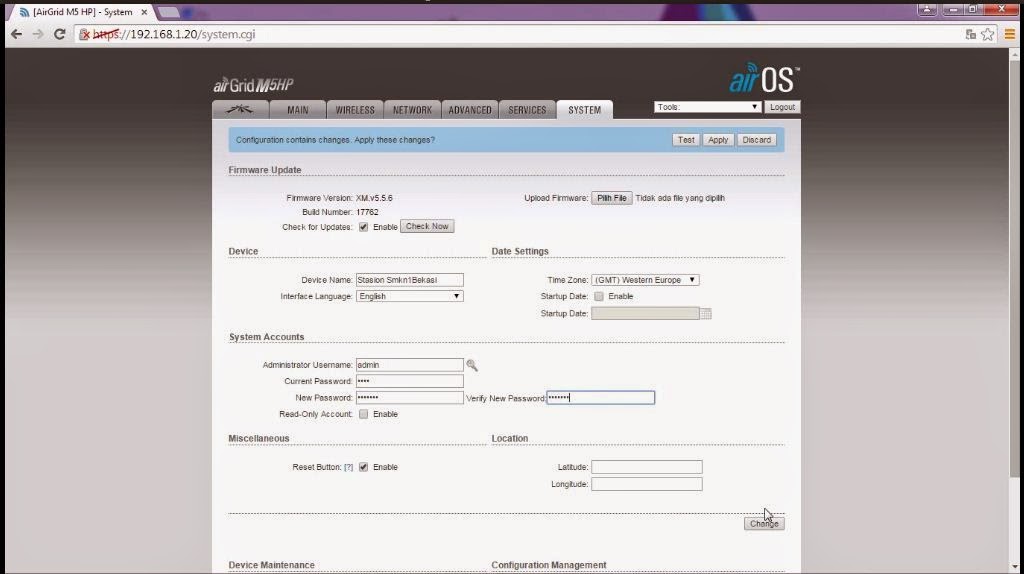

 16. Masuk ke tab System, ubah Device name-nya sesuai keinginan anda. Kemudian ubah juga Informasi User seperti  Access Point. Jika sudah klik Change.

17. Kemudian klik Apply dan tunggu proses hingga selesai.

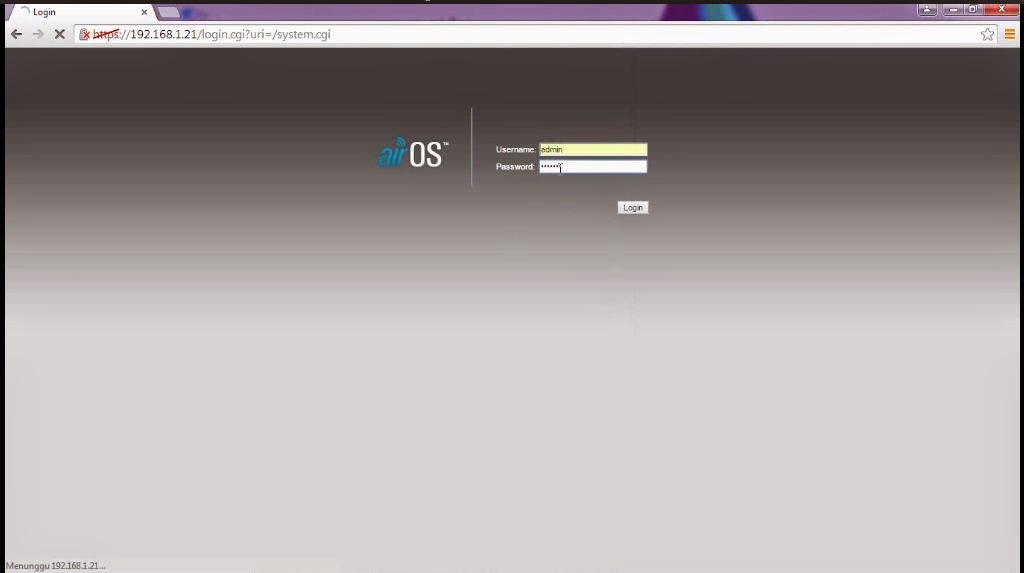

 18. Nah masukkan username dan Password yang telah diubah tadi.

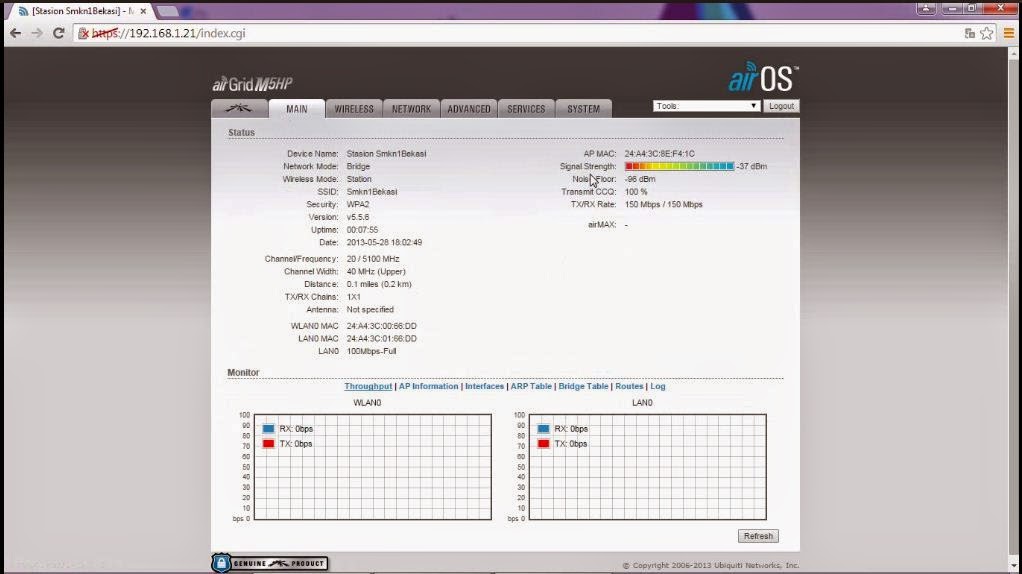

 19. Jika berhasil maka tampilannya seperti ini.

Selamat Mencoba yaa :D
