Assalamualaikum..
di malam yang sesunyi ini, ane sendiri tiada yang menemani~
ane mau ngepost tentang tutorial iSCSI pada server CentOS..
langsung aja deh ke postingannya.. CEKIIIDOTTT...!!!!

TUJUAN:

- mengetahui pengertian dari iSCSI Target dan Initiator iSCSI
- mengetahui cara installasi iSCSI pada CentOS
- mengetahui cara konfigurasi iSCSI pada Debian
- mengetahui cara konfigurasi iSCSI pada Windows
- mengetahui konfigurasi untuk menghubungkan antara target iSCSI dengan initiator iSCSI
- berbagi ilmu
- iseng gaada kerjaan
- memperbanyak visitor di blog
- lain-lain

Konsep Dasar

Pengertian dan fungsi iSCSI:
iSCSI adalah singkatan dari internet service computer system interface, iSCSI berfungsi sebagai media penyimpanan pada client yang terletak di server. Jadi seolah-olah memiliki Harddisk tersendiri, Padahal Harddisk tersebut ada di Server. Sebenernya juga iSCSI memiliki konsep yang hampir sama dengan SAN (Storage Area Network) .

Ada 2 jenis iSCSI, yaitu:
iSCSI Target= adalah perangkat yang menyediakan media penyimpanan dan biasanya memiliki kapasitas penyimpanan yang cukup besar untuk dibagikan ke client.
Initiator iSCSI= adalah pemakai jasa dari iSCSI Target atau yang biasa disebut CLIENT.

Keuntungan memakai iSCSI:
1. Bisa menambahkan kapasitas Harddisk tanpa menambahkan harddisk ke server.
2. Harddisk iSCSI berfungsi seperti harddisk internal.
3. lebih mudah melakukan back-up data dengan me-remote jarak jauh.

Perangkat server dan client yang dibutuhkan:
1. Virtual Box
2. iSCSI Target (CentOS 6.6)
3. Initiator iSCSI (Windows 7 dan Debian server)

TOPOLOGI:

Keterangan:

Langkah awal:

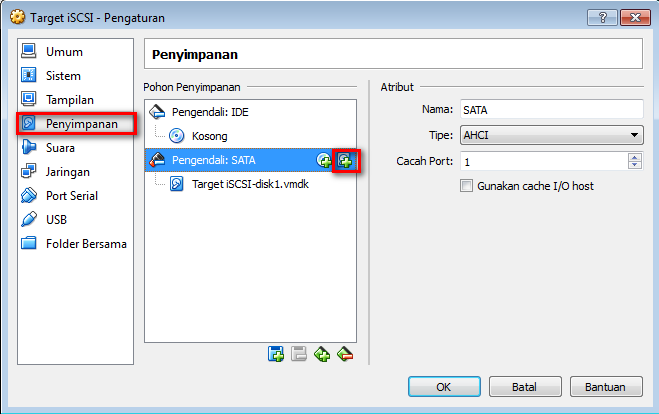

1. Buka virtual box kemudian masuk ke menu setting pada server, kemudian buat partisi Harddisk baru.

2. kemudian buat Harddisk baru dengan format VDI.

3. Maka tampilannya akan seperti ini.

Konfigurasi pada server:

1. Setting IP Pada server centos dengan sintaks

nano /etc/sysconfig/network-scripts/ifcfg-eth0

IP boleh bebas atau mengikuti gambar berikut.

2. restart network dengan sintaks

service network restart

3. kemudian install iscsi dengan sintaks

yum install scsi-target-utils -y

service tgtd start

4. masukkan sintaks

netstat -tulnp | grep tgtd

jika berhasil maka tampilannya seperti berikut

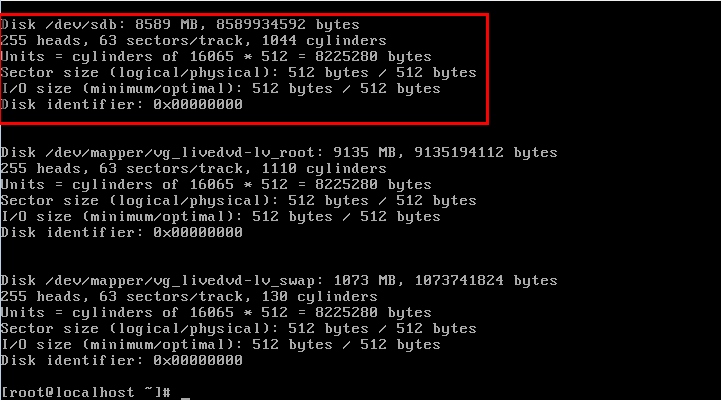

5. iSCSI telah aktif, untuk melihat partisi harddisk gunakan sintaks

fdisk -l

perhatikan kotak merah, jika berhasil maka partisi tersebut akan muncul dengan nama default"sdb"

6. partisi harddisk tersebut sudah aktif namun belum bisa dipakai, untuk membuat harddisk tersebut berfungsi masukkan sintaks

disk /dev/sdb

perhatikan dengan baik gambar berikut, disini ada perintah khusus untuk menjalankannya.
- n => untuk memilih partisi harddisk
- p => untuk membuat harddisk primary
- 1 => untuk nomor partisi harddisk pada daftar list
- first cylinder => masukkan saja defaultnya yaitu angka 1
- last cylinder => berfungsi untuk menentukan piringan akhir, karna range nya 1-1044, saya memasukkan 1000 saja.
- t => untuk memilih partisi
- i => untuk memasukkan jenis-jenis partisi yang di dukung centos
- l => untuk melihat semua jenis partisi harddisk

kemudian akan muncul segala jenis partisi harddisk, kita bisa memilih partisi nomor 83 dan 8e. tetapi disini saya memilih partisi nomor 83.
setelah memilih, untuk menyimpan konfigurasi, tekan "w" kemudian tekan "enter"

7. kemudian cek harddisknya apakah sudah muncul dengan sintaks

fdisk -l /dev/sdb

8. kemudian buat Physical volume dan Group Volume agar lebih mudah dengan cara

pvcreate /dev/sdb1

vgcreate vg_target /dev/sdb1

9. cek konfigurasi yang telah dibuat dengan sintaks

vgdisplay /dev/vg_target

10. buat logical volume dan lihat semua konfigurasi dengan cara

lvcreate -l 19 -n lv_target vg_target

pvs && vgs && lsvs

11. kemudian buat type untuk extensi harddisk dengan sintaks

mkfs.ext4 /dev/vg_target/lv_target

12. setelah membuat type ekstensi harddsik, atur lokasi harddisk nya dengan sintaks

nano /etc/tgt/target.conf

kemudian masuk ke kolom paling bawah dan perhatikan kotak merah.
untuk iqn.2015-04, itu menandakan tahun dan bulan harddisk dibuat, jadi perhatikan dengan baik.
karna saya membuatnya pada bulan April tahun 2015, jadi 2015-04.

13. kemudian simpan seluruh konfigurasi dan iscsi nya dengan cara

service tgtd reload

14. matikan firewal agar client bisa mengakses iscsi target dengan sintaks

sevice iptables stop

Konfigurasi pada client Debian

1. langkah awal pastikan client sudah di setting IP dengan sintaks

nano /etc/network/interfaces

dan jangan lupa merestart network dengan cara

/etc/init.d/networking restart

2. test koneksi ke server dengan cara PING (IP Server)

3. kemudian install iSCSI dengan cara

apt-get install open-iscsi -y

perhatikan kotak merah, kita diperintahkan untuk memasukkan CD/ISO Linux, masukkan saja untuk melanjutkan.

4. buka file iscsi.conf dengan cara

nano /etc/iscsi/iscsi.conf

kemudian cari CHAP SETTINGS seperti gambar berikut, hilangkan tanda pagarnya.

5. kemudian restart iscsi dengan sintaks

service open-iscsi restart

6. Send target ke server, apakah sudah berhasil terkoneksi atau belum dengan sintaks

iscsiadm -m discovery -t sendtargets -p 192.168.3.125 (IP SERVER)

jika sudah terkoneksi maka akan muncul seperti gambar berikut.

7. kemudian login ke ISCSI dan cek log session apakah sudah login atau belum dengan sintaks

iscsiadm -m node --login

iscsiadm -m session -o show

kemudian buat folder baru dengan nama bebas, atau ikuti cara berikut

mkdir /initiator

dan cek juga partisi yang aktif pada debian dengan cara

cat /proc/partitions

8. kemudian mount partisi terebut ke direktori yang baru dibuat tadi dengan cara

mount /dev/sdb /initiator

Konfigurasi pada Client Windows

1. atur IP pada windows dengan memasukkan IP Server menjadi gateway nya agar terhubung ke ISCSI.

2. kemudian test koneksi antara server dan client dengan PING.

3. Cari iSCSI Initiator di menu Start.

4. kemudian masuk ke tab Discovery dan pilih Discovery Portal.

5. pilih menu Advanced dulu.

6. pada menu advanced, ubah local adapter menjadi Microsoft iSCSI Initiator kemudian Ok.

6. kemudian masukkan IP server atau IP Target iSCSI

7. kemudian masuk ke tab Targets, jika koneksi berhasil maka akan tampil seperti berikut. untuk mengaktifkannya pilih targetnya kemudian klik Connect.
