LAB 1: Point to Point

Konfigurasi Pada Access Point

1. Setting  IP Address untuk ether1 yang akan dijadikan sebagai Acsess Point

2. Kemudian tambahkan IP gatewaynya pada menu IP Routes.

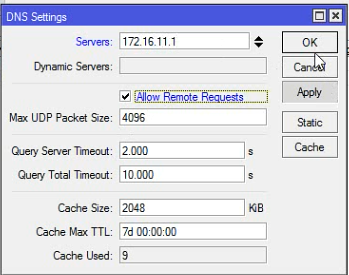

3. Jangan lupa menambahkan DNS, pakai saja DNS google dan masukkan pada menu IP DNS.

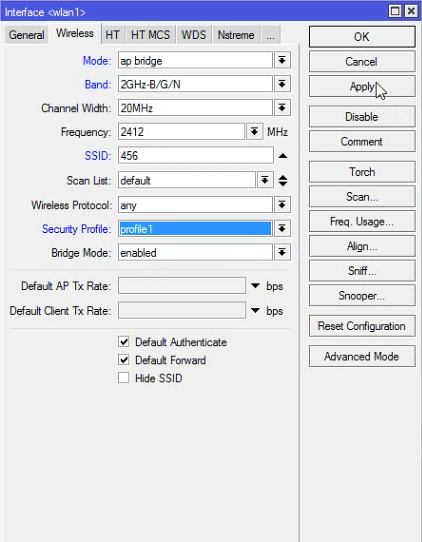

4. Jika sudah, masuk ke menu Wireless dan enable dulu WLAN1-nya dan double klik. Klik tab wireless dan ubah SSID-nya sesuai keinginan. Kemudian klik OK.

5. Lalu masih pada mikrotik yang akan dijadikan acsess point,, tambahkan Ip Address wlan1, apply dan ok

6. Setting NAT pada menu IP Firewall, ubah action NAT menjadi masquerade.

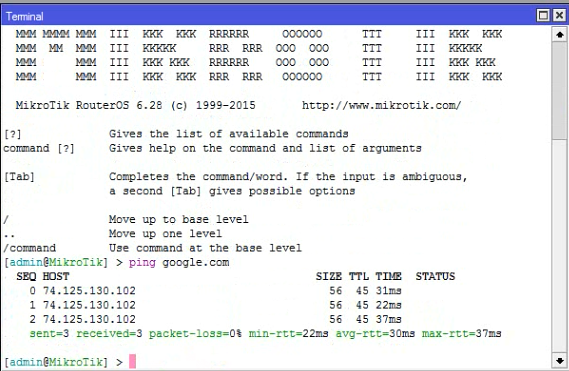

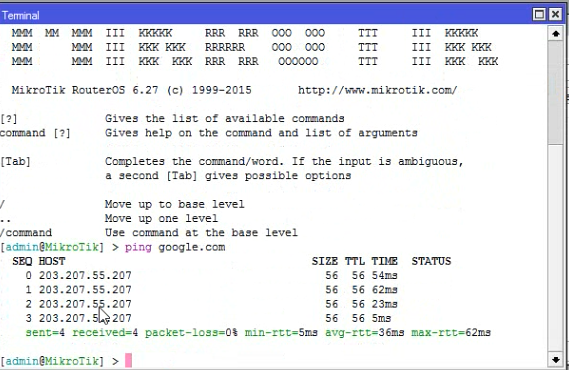

7. Lalu untuk mencoba nya ping kan ke google jika repply maka settingan pada acsess point berhasil

Konfigurasi Pada Station (Client)

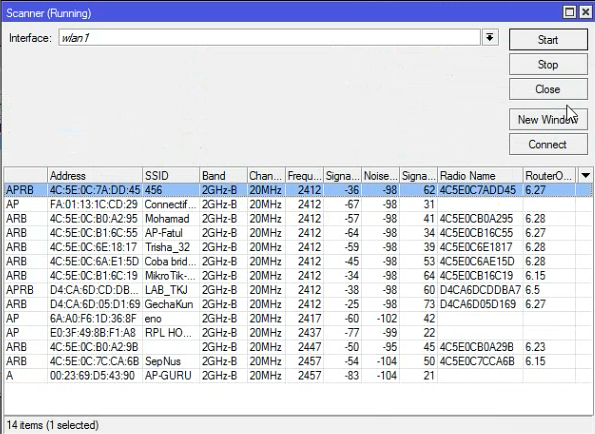

1. Pertama masuk pada  interfaces dan Enable WLAN1 dan double klik. Kemudian Scan untuk mencari Access Point yang telah kita konfig tadi.

Jika sudah terlihat lalu connect

2. Jika sudah connet maka akan secara otomatis settingan berubah dari interfaces wlan1 dan kemudian apply-ok

3. Lalu setting IP pada station (WLAN1), setting IP nya menjadi 1 jaringan dengan Access Point.

4. Setelah itu atur IP Gateway pada routerboard client, jika menggunakan mode GUI berada pada laman IP-Routes dan untuk menambahkan “+”, lalu apply dan ok.

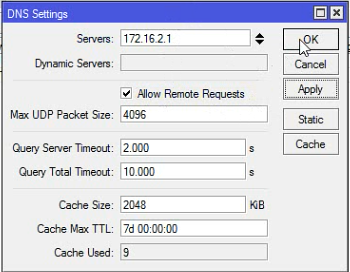

5. Jangan lupa menambahkan IP DNS.

6. Lalu coba ping google jika repply berti berhasil

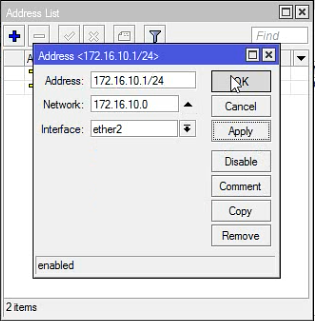

7. Dan juga setting IP Address pada client (ether2).

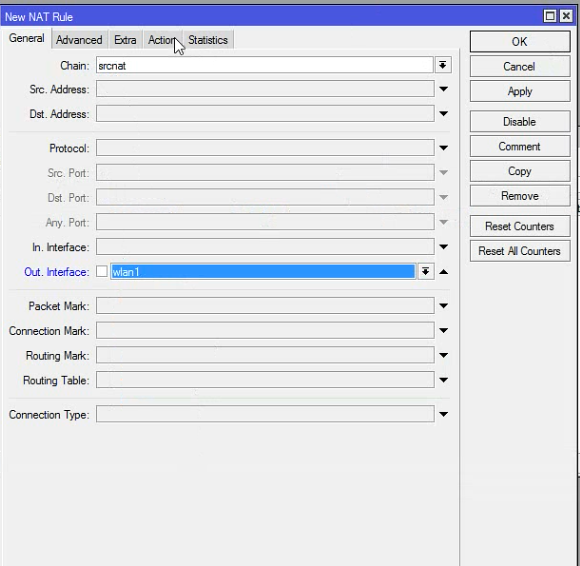

8. Kemudian Pada tab general isikan Chain “scrnat” dan Out Interfaces “wlan1”

9. Setelah itu beralih pada tab action dan ubah action menjadi masqurade kemudian OK.

10. Lalu setting IP pada laptop/PC client yang akan dikconnectkan ke routerboard client isikan iP address sesuai dengan IP ether2 pada routerboard client

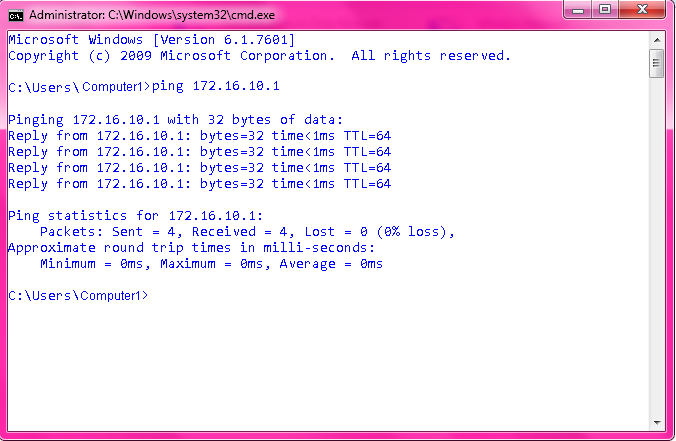

11. Dan selanjutnya ping google, ping ether2, dan ping ip wlan1
